OBJETIVO
Conocer el manejo más eficaz para la electrobomba sumergible MAST PUMPEN ubicadas en M6 y M7.

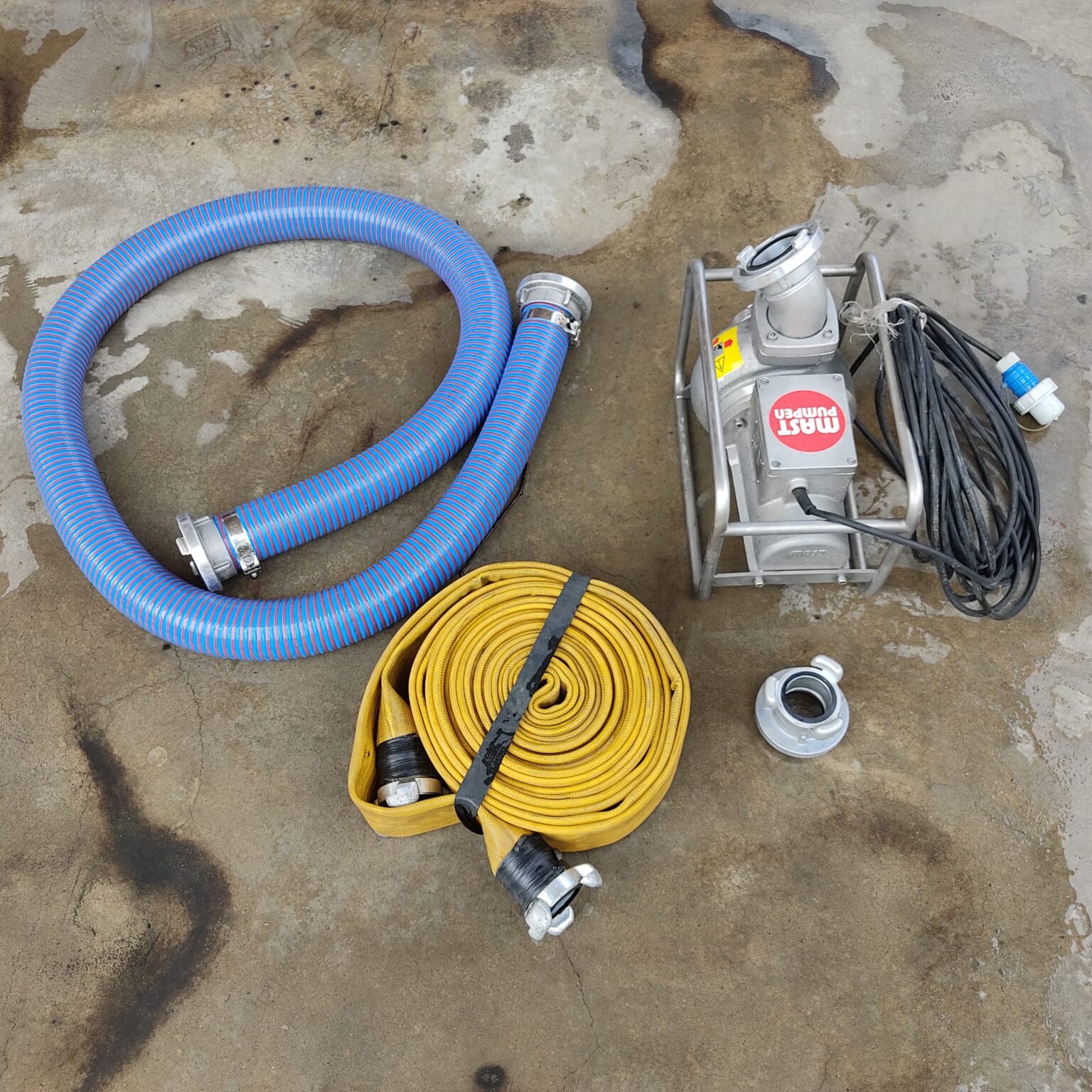

NECESARIO PARA LA MANIOBRA:
- 1 Electrobomba Mast Atp (230V)
- 1 Mangote azul electrobomba (impulsión)
- 1 manguera de 70 mm
- 1 adaptador storz 100/70B

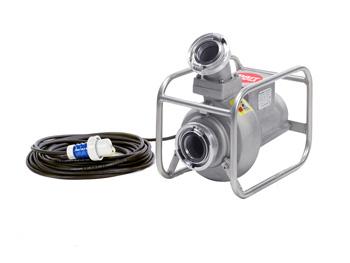

ESPECIFICACIONES ELECTROBOMBA
Motor: 230 VPotencia: 1,8 kWRevoluciones: 2900 rpmPeso total (con cable): 27 kgMedidas: 440 x 260 x 410Tamaño partículas: 65 mmCable eléctrico: 3G1,5 (20 m)
1. USO CORRECTO DE LA ELECTROBOMBA SEGÚN FABRICANTE.
1.1 El fabricante nos indica que en el primer tramo de impulsión deberemos conectar el mangote para así evitar posibles pliegues.
Una vez conectado el mangote, ya podremos conectar a continuación mangueras de 70 mm usando el adaptador storz/barcelona.
2. MANEJO MÁS SIMPLE Y EFICAZ PARA LA ELECTROBOMBA.
(A PARTE DE LAS INDICACIONES DE FABRICANTE SE HA COMPROBADO QUE ESTE ES EL USO MÁS OPERATIVO)
1.1 A pesar de venir acompañada por mangotes, esta bomba no los necesita ya que con ellos no es capaz de superar ninguna altura geométrica de aspiración.
1.2 El fabricante nos especifica que los mangotes deben ir en la toma de impulsión pero aquí comprobamos también su efectividad con una simple manguera de 70 mm acoplándola gracias a una reducción storz/barcelona.
1.3 Atamos una cuerda al extremo de la electrobomba que nos ayudará a situarla donde se quiera.
1.4 Una vez ubicada solo queda enchufarla para que empiece a succionar.
3. DEMOSTRACIÓN DE MANEJO INEFICAZ CON MANGOTE EN LA TOMA DE ASPIRACIÓN.
3.1 Colocamos erróneamente el mangote en la toma de aspiración confirmando su ineficacia con la electrobomba sin sumergir.
3.2 Comprobamos que colocando el mangote a la misma altura que la toma de aspiración si que llegaría a succionar.
¡IMPORTANTE! A PESAR DE SU OPERATIVIDAD NO SE DEBE USAR DE ESTE MODO.
4. CONCLUSIÓN
- Hemos demostrado que a pesar de venir acompañada con mangotes, esta electrobomba no los necesita para su correcto funcionamiento.
- También hemos verificado su correcta impulsión con una manguera de 70mm. (Punto 2)
- Comprendemos que los mangotes pueden inducir a error (tendencia a pensar que son de aspiración) por eso recalcamos que no se deben colocar en la toma de aspiración.
4.1 USO CORRECTO con el mangote en la toma de impulsión y NO DE ASPIRACION.
